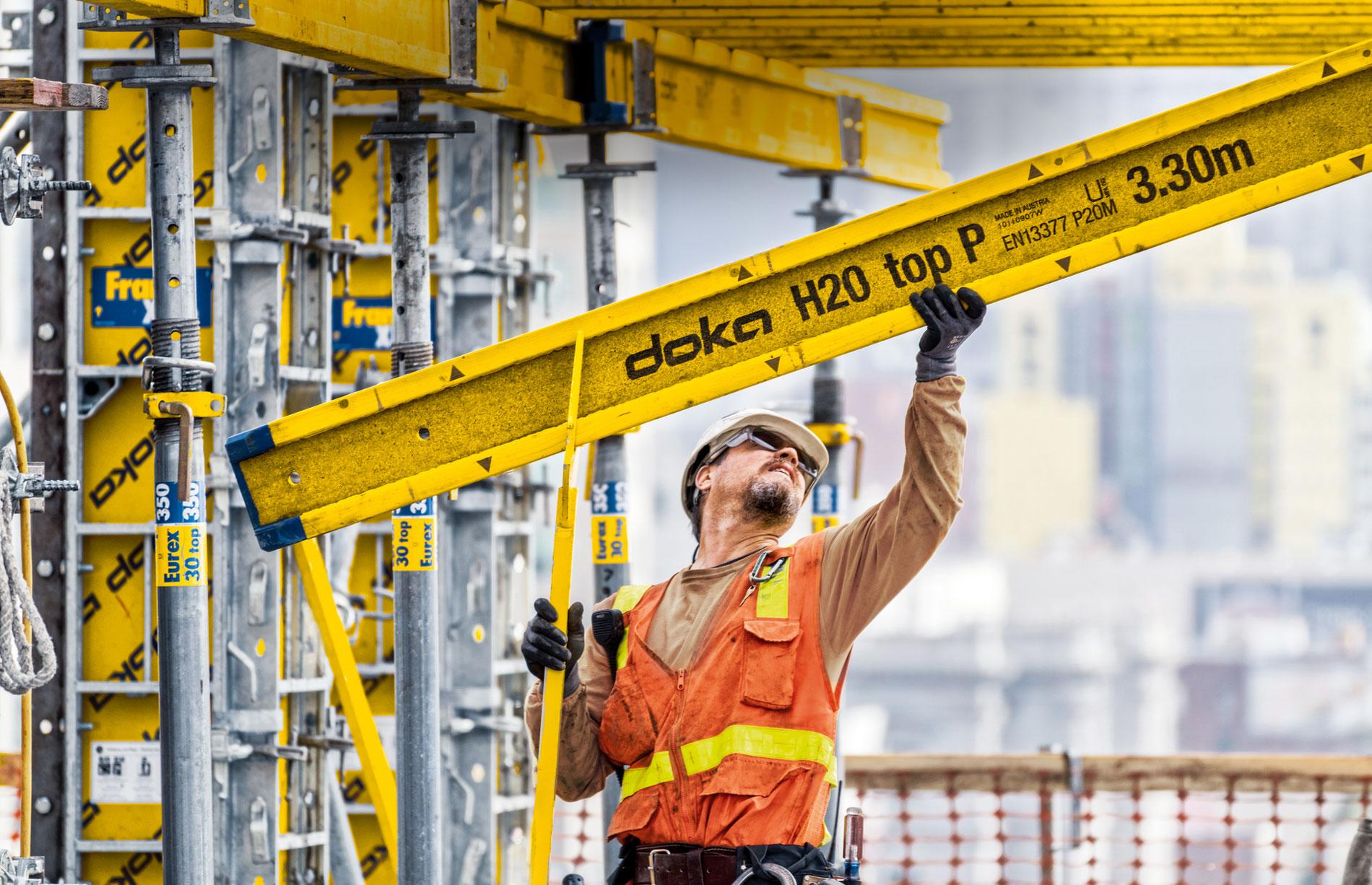

Основа вашої опалубки
Балки Doka застосовують у різних опалубних системах. Серія H20 поєднує дерев’яну конструкцію та захист торців, а I tec 20 — композитне покриття й підвищену несну здатність.
FORMRENT / КОМПОНЕНТИ ОПАЛУБКИ
Опалубні балки Doka
Дерев’яні та композитні балки для систем опалубки. Підберемо модель і комплектацію під ваш об’єкт.
ІНСТРУКЦІЇ ТА ДОКУМЕНТИ / УКРАЇНСЬКОЮ
H20top
H20eco
I tec20
Захищені торці
Захист зменшує пошкодження під час використання.
Зручна розмітка
Маркери через 50 см допомагають при монтажі.
Три моделі
H20 top, H20 eco та I tec 20.
Підбір під об’єкт
Допоможемо визначити потрібну комплектацію.
DOKA / МОДЕЛЬНИЙ РЯД
Балка для вашого завдання
01 / DOKA
H20 top
Поліуретановий захист торців

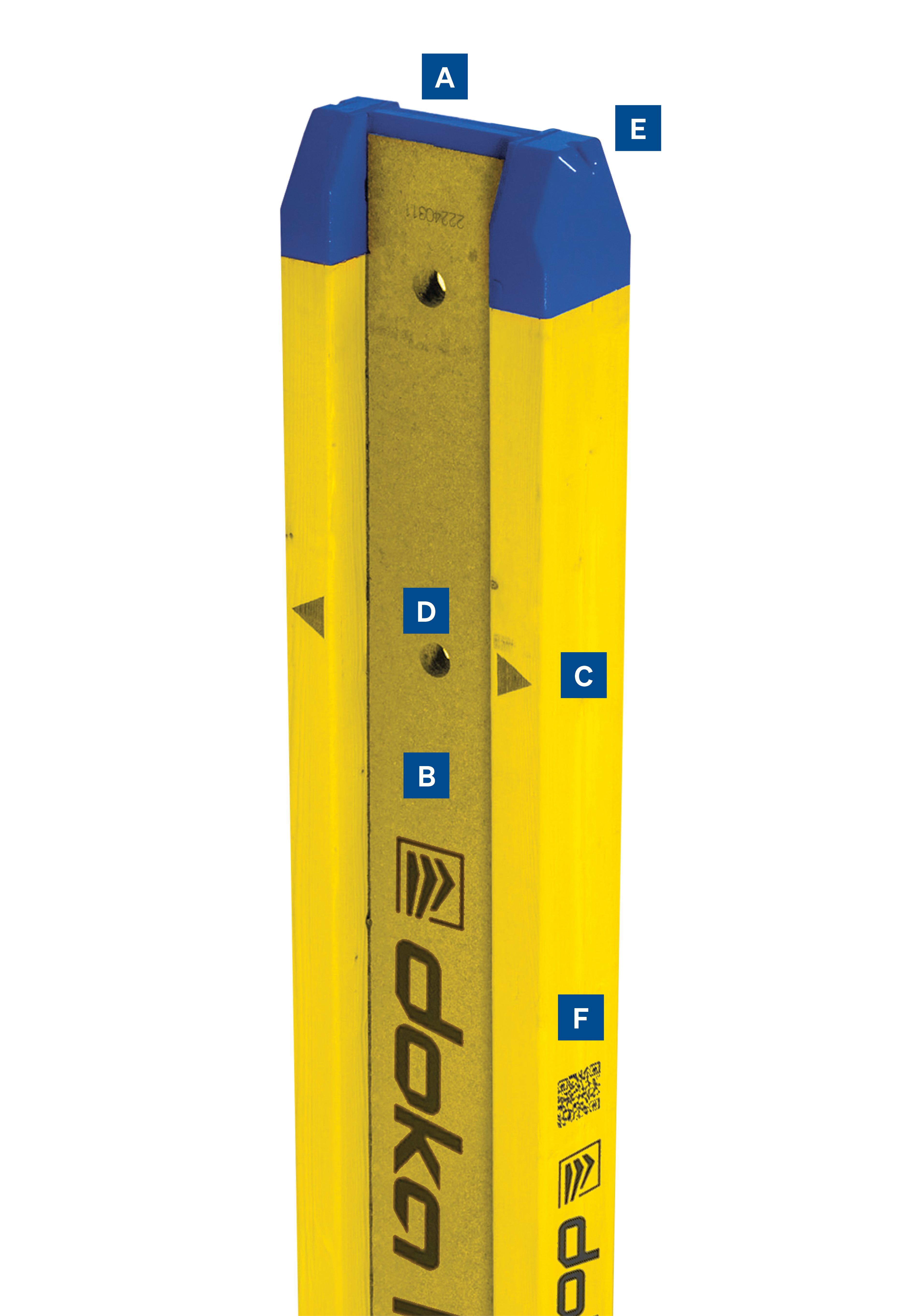

Дерев’яна двотаврова балка із суцільною стінкою за EN 13377. Поліуретанове підсилення кінців підвищує стійкість до механічних пошкоджень під час роботи та переміщення.
- Пояси з ялини проходять машинне сортування та контрольне випробування.
- Стінка N — тришарова дерев’яна плита; P — деревинна плита плоского пресування.
- Два системні отвори на кожному кінці та позначки з кроком 50 см для монтажу.
Висота 200 ммШирина поясу 80 ммВага N / P 4,7 / 5,3 кг/м
02 / DOKA
H20 eco
Скошені кінці та пластикові заклепки
Дерев’яна двотаврова балка із суцільною стінкою за EN 13377. Скошені торці та додаткові пластикові заклепки в поясах зменшують пошкодження кінців.
- Ялинові пояси проходять машинне сортування та контрольне випробування.
- Варіанти стінки: N — тришарова плита; P — деревинна плита плоского пресування.
- По два системні отвори на кінцях і монтажна розмітка через кожні 50 см.
Висота 200 ммШирина поясу 80 ммВага N / P 4,7 / 5,3 кг/м
03 / DOKA
I tec 20

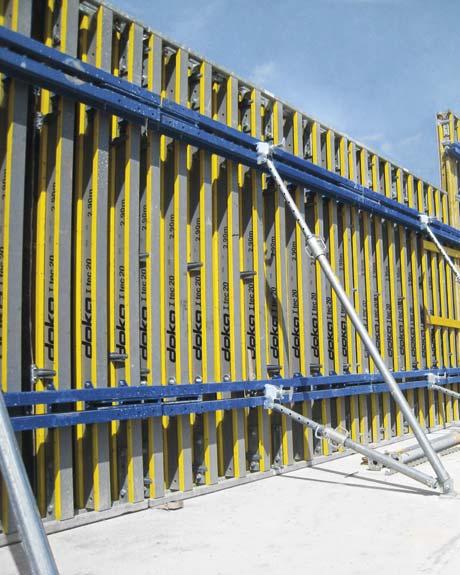

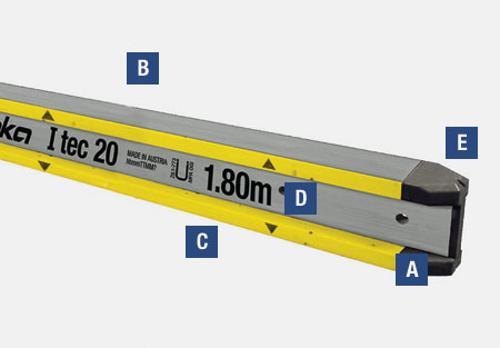

Композитна балка з покриттям поясів I tec та захистом торців top для підвищених навантажень.
DOKA / ГАЛЕРЕЯ
Конструкція в деталях
Фотографії балок, схеми та приклади застосування на об’єктах.
0111
H20 TOP / H20 ECO
Продумана конструкція.
Зручність у роботі.

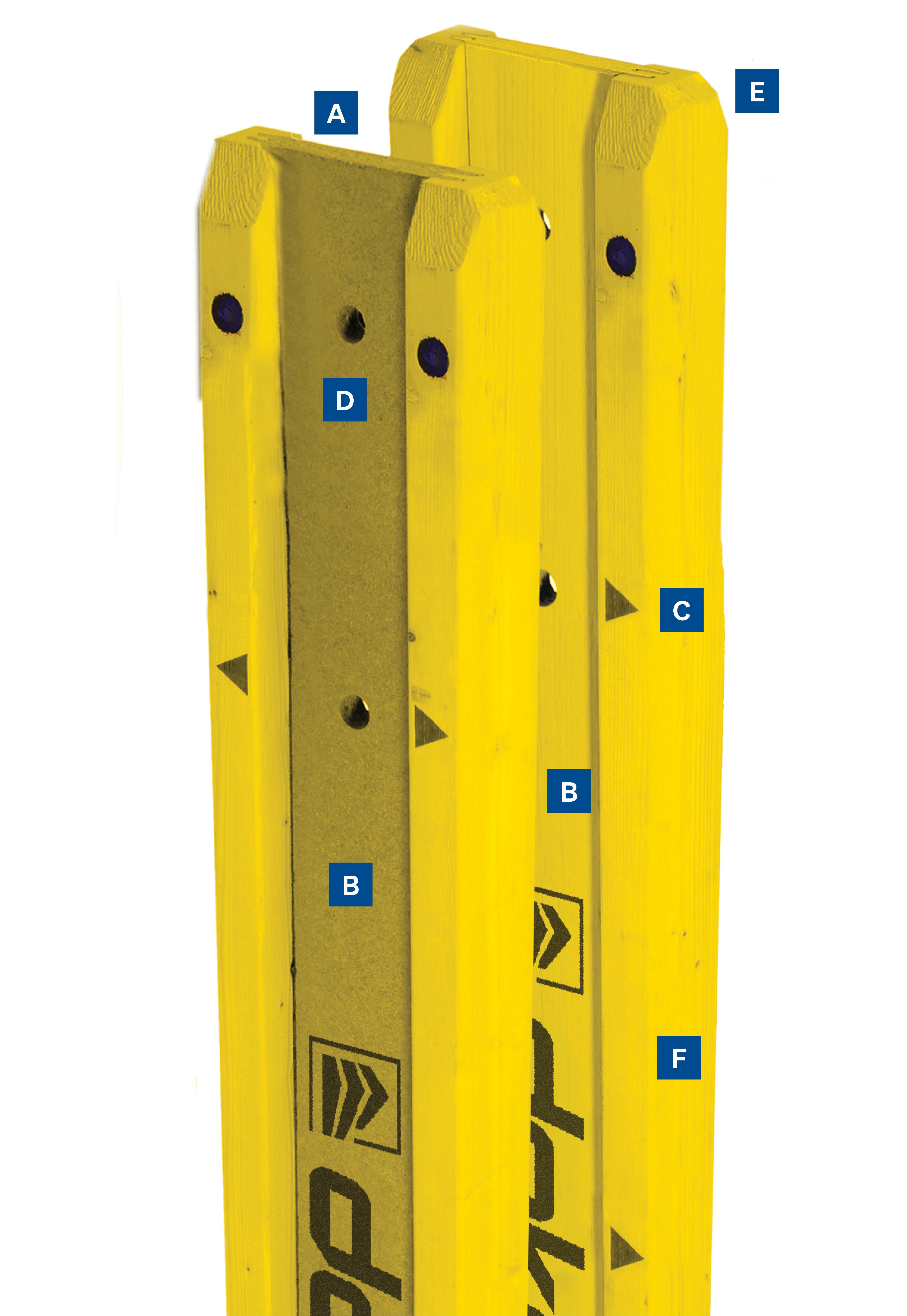

Стінка та пояси
Обидві моделі мають висоту 200 мм і ширину поясу 80 мм. Товщина стінки N — 29,4 мм, P — 22,0 мм. Вага залежить від виконання: 4,7 або 5,3 кг на погонний метр.
Клейове з’єднання
Для з’єднання елементів застосовуються перевірені клейові матеріали, дозволені для внутрішніх і зовнішніх несних конструкцій.
Жовте покриття
Поверхня має жовте покриття без засобів захисту деревини. Зміна вологості може впливати на розміри, вагу та механічні характеристики балки.

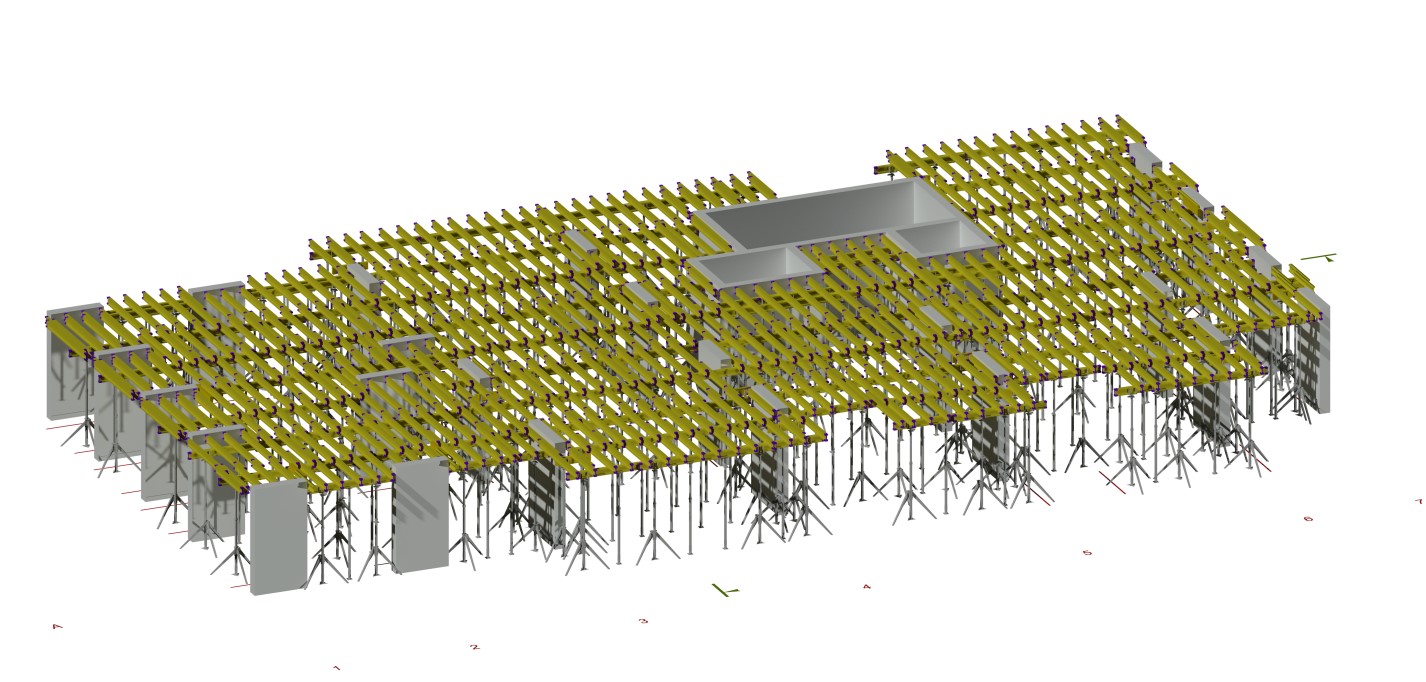

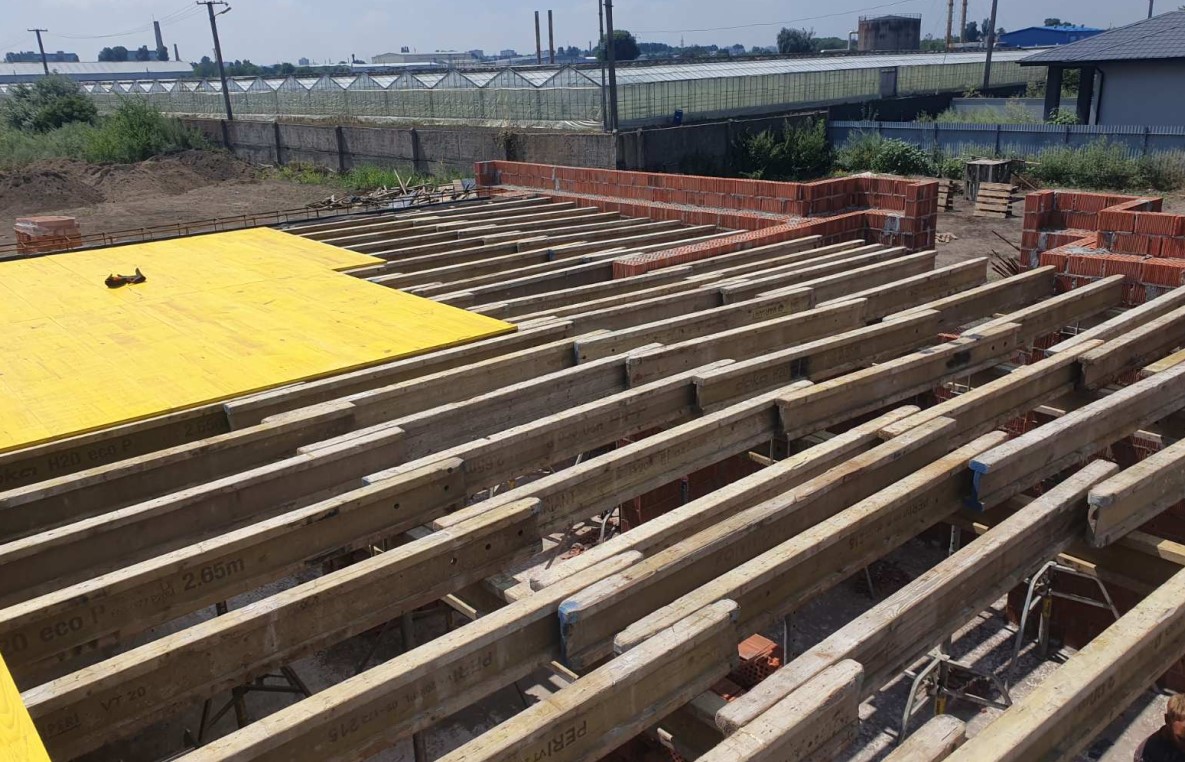

Сфери застосування

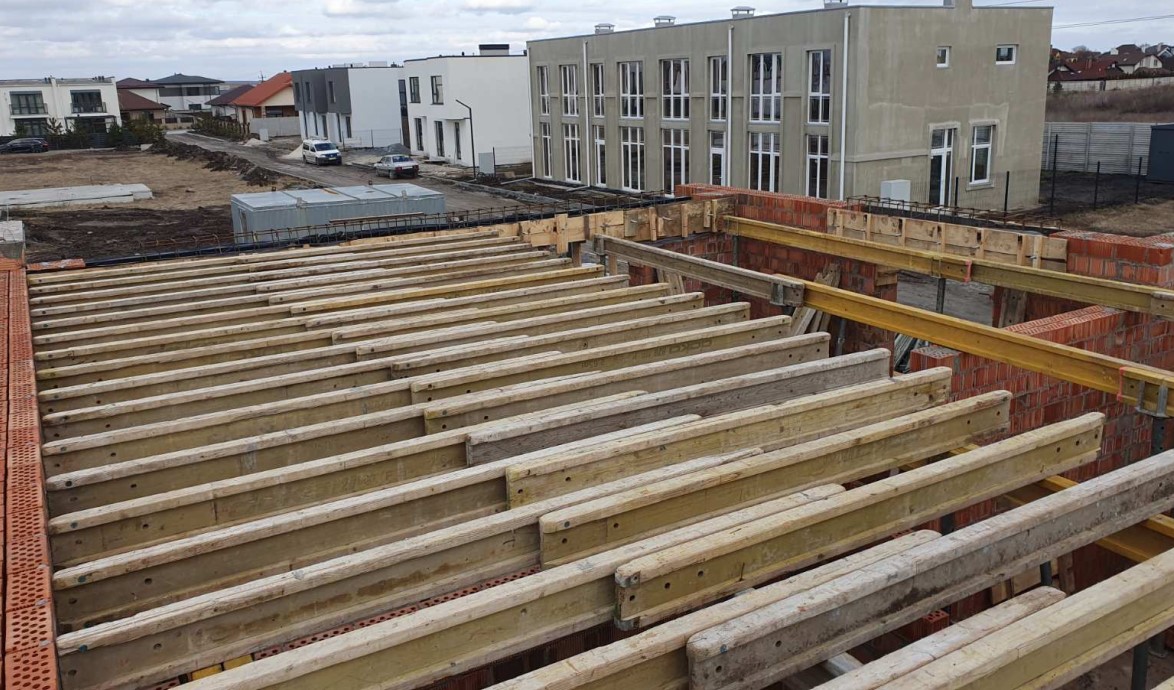

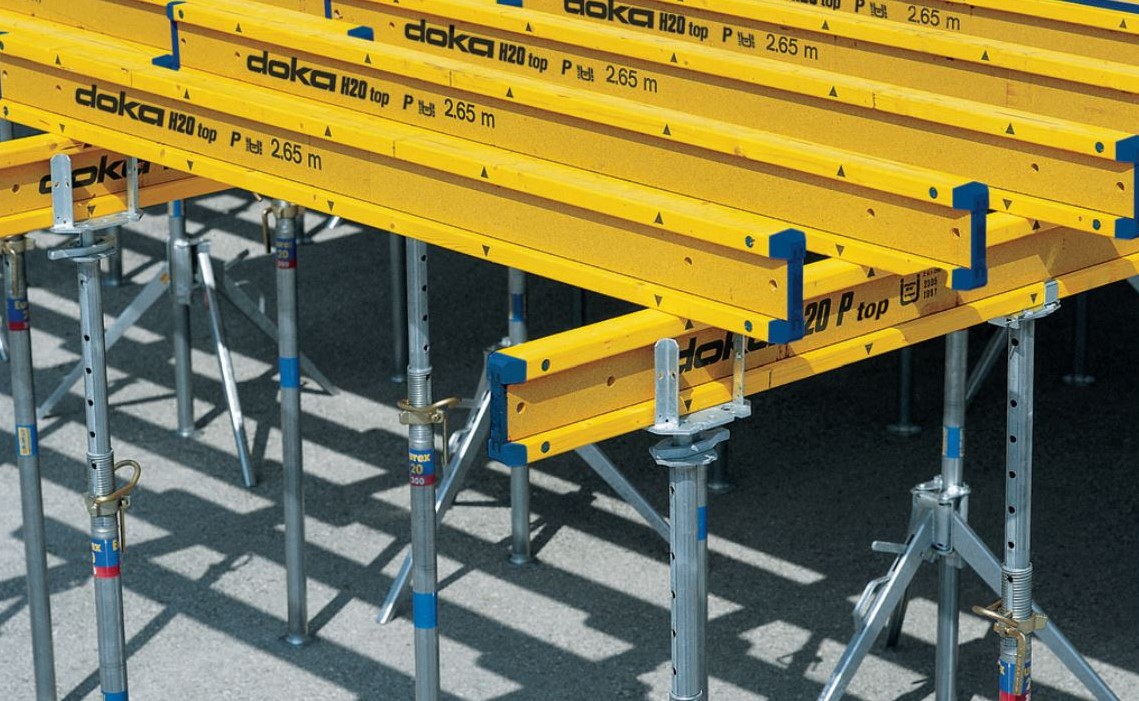

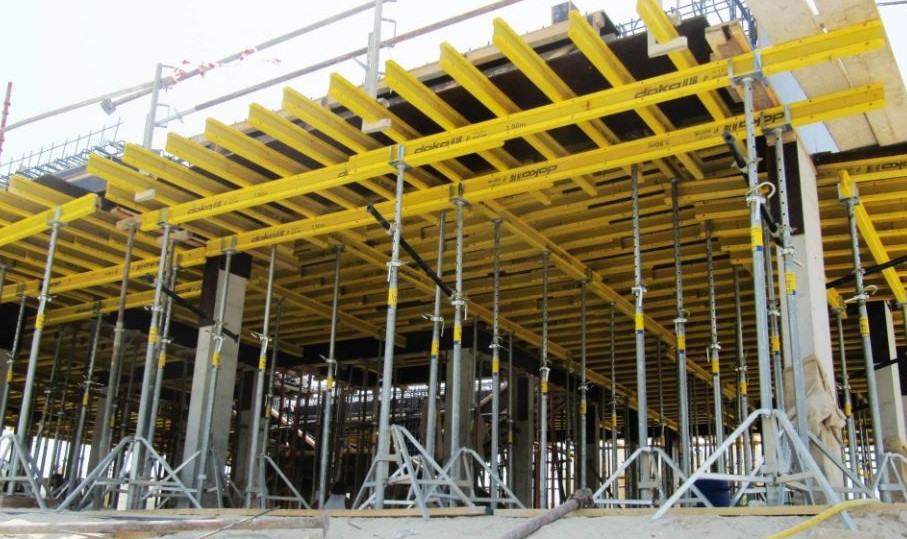

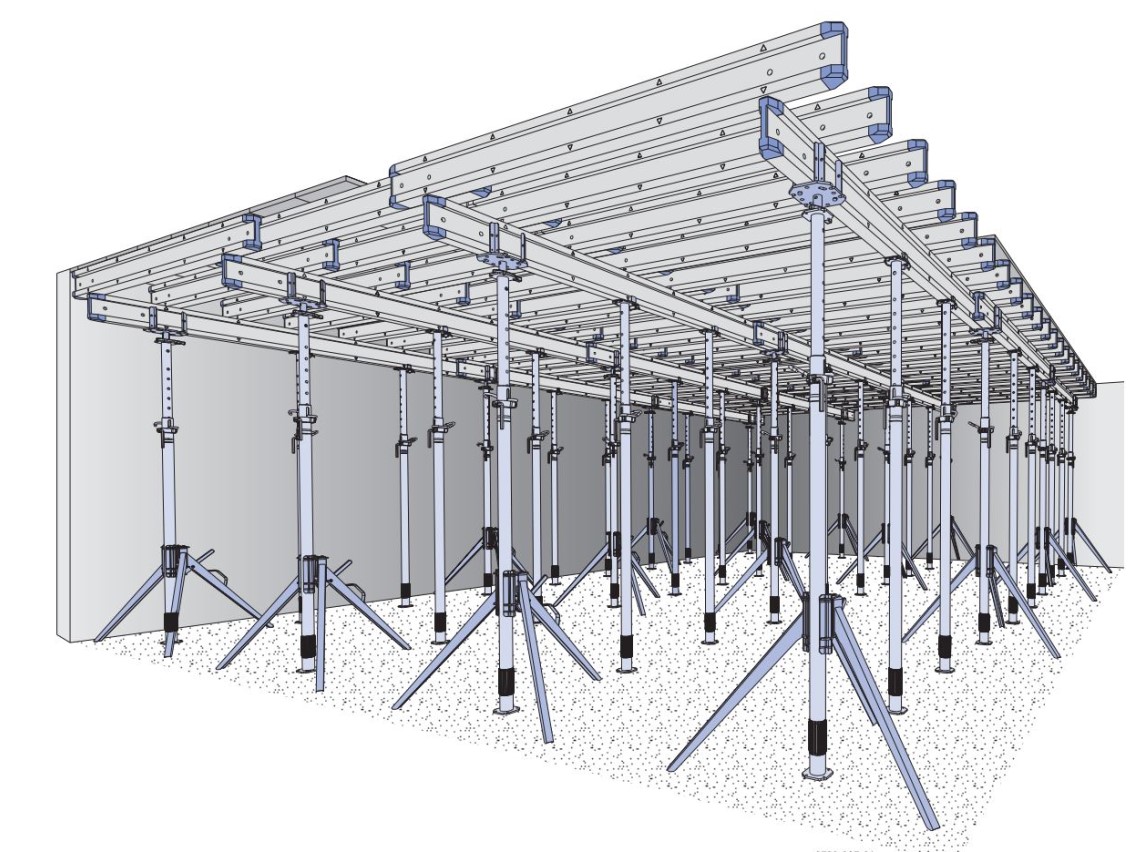

Балки використовують в опалубці стін, перекриттів, тунелів та самопідйомних системах. Позначки через 50 см допомагають розташовувати компоненти Dokaflex і Dokaflex 30 tec.
ЯК ВІДРІЗНЯЮТЬСЯ МОДЕЛІ
Однакова базова механіка — різний захист кінців
Для H20 top та H20 eco в інструкції наведено однакові значення Q = 11 кН, M = 5 кН·м та EI = 450 кН·м². Основна відмінність — конструкція торців: поліуретанове підсилення у top та скошені кінці з пластиковими заклепками у eco.
ПОРІВНЯННЯ / ПАРАМЕТРИ
Технічні характеристики
| Параметр | H20 top | H20 eco | I tec 20 |
|---|---|---|---|
| Момент M, кН·м | 5 | 5 | 9 |
| Поперечна сила Q, кН | 11 | 11 | 20 |
| Жорсткість, кН·м² | 450 | 450 | 640 |
| Вага, кг/пог. м | 4,7 (N) / 5,3 (P) | 4,7 (N) / 5,3 (P) | 5,6 |
| Висота / ширина поясу, мм | 200 / 80 | 200 / 80 | — |
| Товщина стінки N / P, мм | 29,4 / 22,0 | 29,4 / 22,0 | — |
| Допуск висоти, мм | ±1,0 | ±1,0 | — |
| Допуск довжини, мм | +0 / −3,0 | До 6 м: +0 / −2,0 Понад 6 м: ±3,0 | — |
Фото та огляд моделей: Doka — опалубні балки. Дані H20 top та H20 eco доповнено за наданими витягами з інструкції. N — тришарова дерев’яна плита; P — деревинна плита плоского пресування. «—» — параметр не наведений у цьому порівнянні.
Умови технічних даних
Значення для H20 наведені за вологості деревини при постачанні 12 ± 2 %. Навантаження діє в напрямку висоти балки. При зміні умов застосування або вологості понад 20 % параметри потребують коригування. Наведені M, Q та EI — характеристики балки, а не готовий розрахунок кроку опор: схему визначають під навантаження конкретного об’єкта.
