Система перекриття Doka Staxo

Надійна баштова система зі сталевих рам для великих навантажень і роботи на значних висотах.

Переглянути інструкцію Отримати консультацію
0,90мрама
1,20мрама
1,80мрама

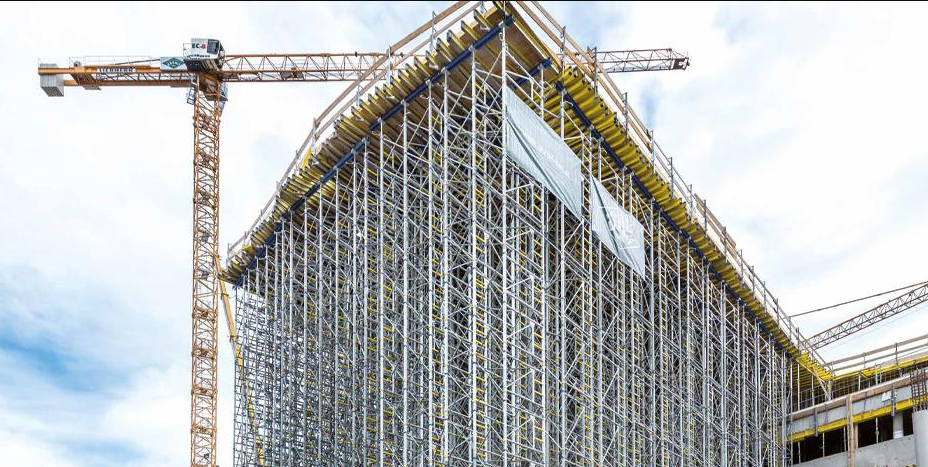

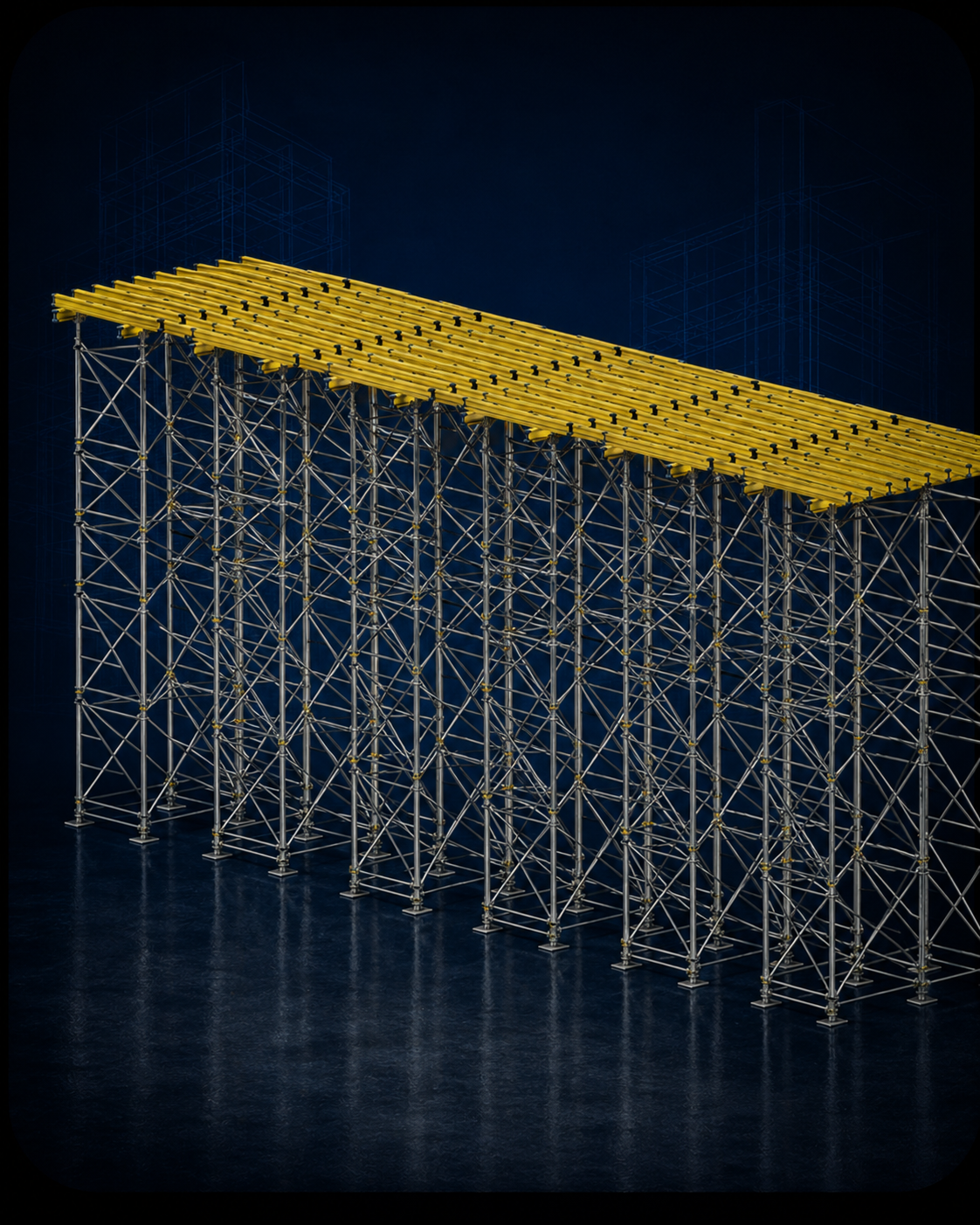

Опорні риштування для системи перекриття Doka Staxo Висока несуча
здатність

СИСТЕМА В ДЕТАЛЯХ

Продумана для складних навантажень

Рішення для цивільного, транспортного та промислового будівництва, інфраструктурних і енергетичних об’єктів.

01 ОПИС СИСТЕМИ

Опорні риштування Doka Staxo

Опорні риштування Staxo на основі міцних сталевих рам призначені для сприйняття великих навантажень на великих висотах.

Сталеві рами мають висоту 0,90, 1,20 та 1,80 м для зручного набору висоти. Рами оснащені фіксаторами із запобіжниками для швидкого приєднання діагональних розкосів.

Діагональні розкоси мають різну довжину, що дозволяє змінювати відстань між рамами та оптимально планувати навантаження. Тип і розмір розкосу легко визначити завдяки кольоровим кліпсам із маркуванням.

Верхні й опорні шпинделі забезпечують точне регулювання висоти до міліметра.

01

Великі навантаження

Міцні сталеві рами формують надійну опору на значній робочій висоті.

02

Точний набір висоти

Три висоти рам і шпинделі з регулюванням дозволяють точно налаштувати систему.

03

Швидке з’єднання

Фіксатори із запобіжниками спрощують приєднання діагональних розкосів.

04

Зрозуміле маркування

Кольорові кліпси допомагають швидко визначити тип і розмір елемента.

DOKA STAXO 100 / КОМПОНЕНТИ

Система в деталях

01 / РАМИ STAXO 100

Міцна основа опорної башти

  • Міцні сталеві рами висотою 0,90, 1,20 та 1,80 м для зручного набору робочої висоти.
  • Вбудовані з’єднувачі спрощують і прискорюють монтаж системи.
  • Фіксатори із запобіжниками забезпечують швидке приєднання діагональних розкосів.
  • Інтегровані драбини мають захист від ковзання для безпечного переміщення.
  • Передбачені вузли кріплення засобів індивідуального захисту від падіння.
  • Каркасні трубки легко приєднуються до рами за допомогою хомутів.

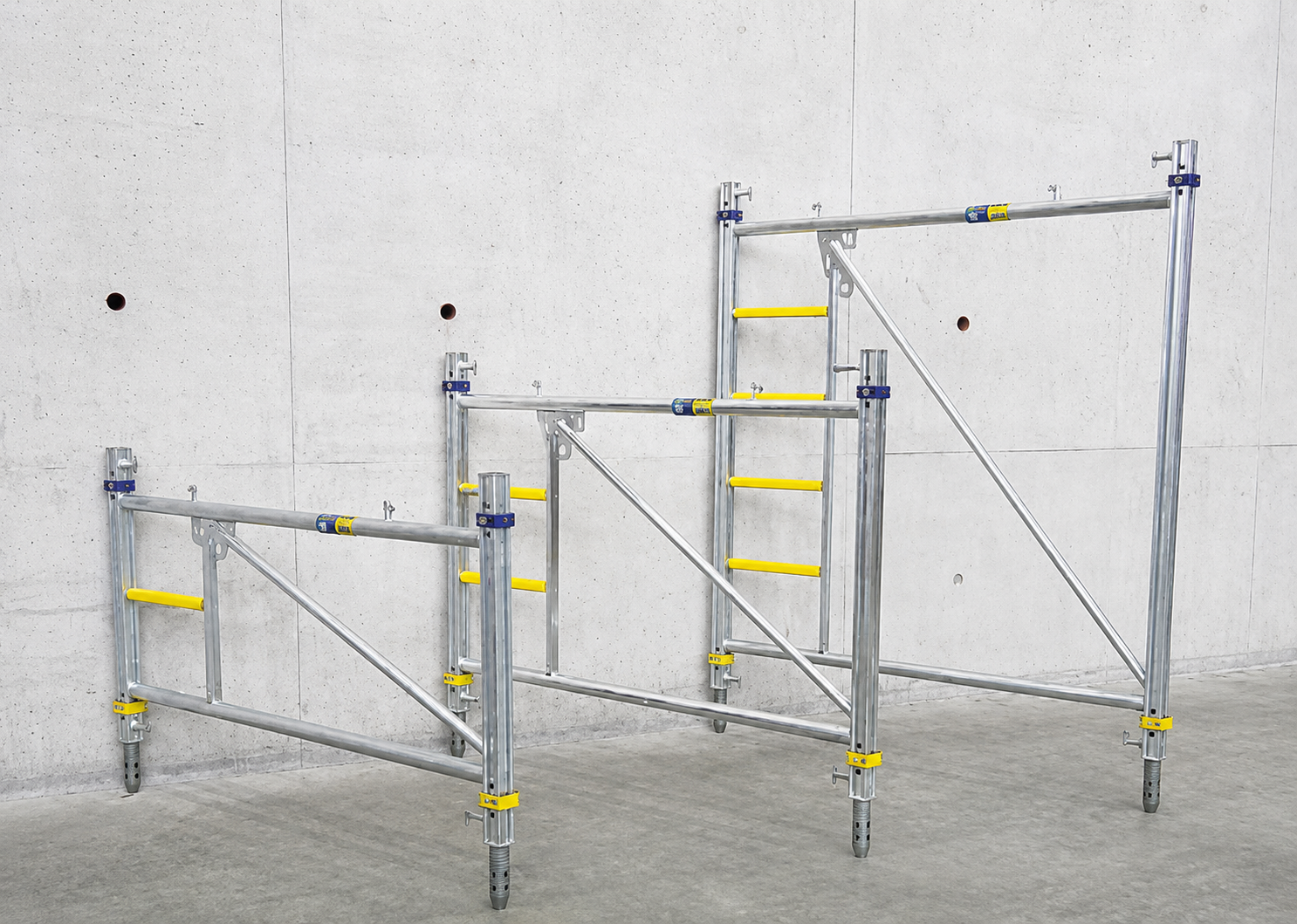

Сталеві рами системи Doka Staxo 100
3 висоти рам

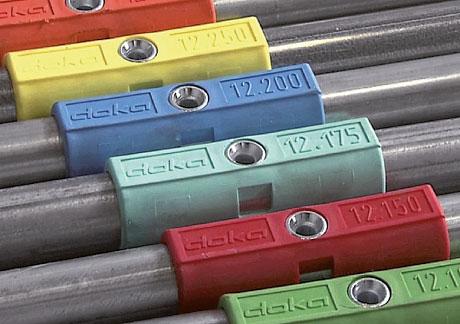

Діагональні розкоси Doka Staxo 100 з кольоровим маркуванням
Швидка ідентифікація
02 / ДІАГОНАЛЬНІ РОЗКОСИ

Швидке збирання без помилок

  • Зручні діагональні розкоси забезпечують швидке збирання опорної системи.
  • Різна довжина розкосів дозволяє змінювати відстань між рамами та оптимально планувати навантаження.
  • Тип і розмір елемента легко визначити завдяки кольоровим кліпсам із чітким маркуванням.
03 / ШПИНДЕЛІ

Верхні та опорні шпинделі

  • Забезпечують точне регулювання висоти системи до міліметра.
  • Зручні в роботі завдяки спеціальній геометрії різьби та інтегрованим фіксуючим ручкам.
  • Навіть під великим навантаженням вивільняються з незначними фізичними зусиллями.

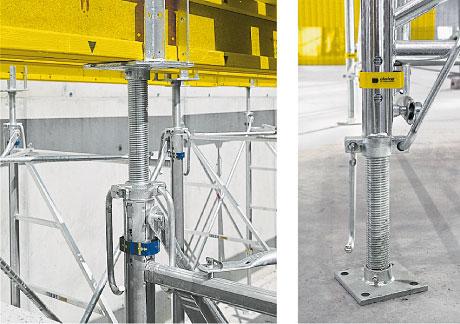

Верхній та опорний шпинделі системи Doka Staxo 100
Точність до міліметра

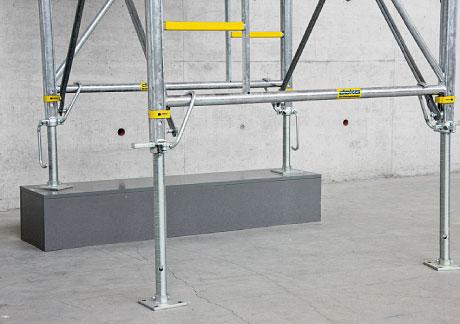

Посилений шпиндель опорної башти Doka Staxo 100
Висування до 2 метрів
04 / ПОСИЛЕНИЙ ШПИНДЕЛЬ

Адаптація до складної геометрії

  • Можливість висування шпинделя до 2 м на кожній опорній башті.
  • Система точно адаптується до зміни рівня основи на будівельному майданчику.
  • Підходить для плит перекриття з ригелями та для похилих плит перекриття.
05 / БЕЗПЕКА

Високий рівень безпеки

  • Попередньо змонтована огорожа дозволяє безпечно монтувати та демонтувати башту у вертикальному напрямку.
  • Настили створюють захищене й зручне робоче місце всередині конструкції.
  • Монтажні пристрої допомагають легко та контрольовано піднімати рами риштування нагору.

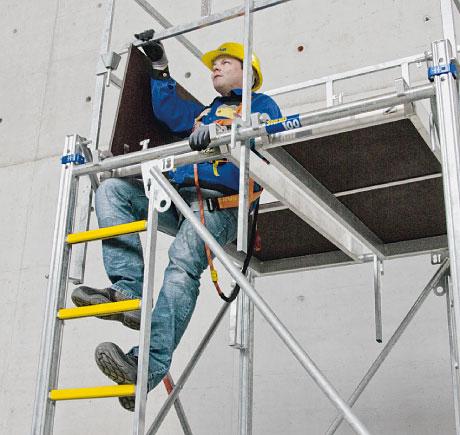

Безпечний монтаж опорної башти Doka Staxo 100
Захищений монтаж

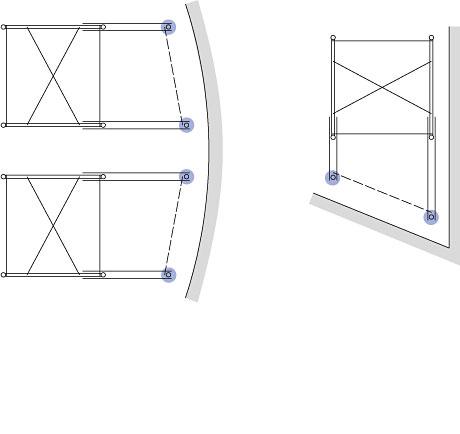

Окремі опори Doka Staxo 100 для нестандартного планування
До 1,50 м від башти
06 / ОКРЕМІ ОПОРИ

Адаптація до нестандартних планів

  • Додані окремі опори дозволяють працювати зі складною та нестандартною геометрією об’єкта.
  • Можливе безперервне розташування опор на відстані до 1,50 м від основної башти.
  • Така схема допомагає оптимально використовувати комплект обладнання.
07 / НАСТИЛИ

Безпечні настили риштувань

  • Настили забезпечують безпечну роботу у внутрішній частині опорного риштування.
  • Доступні легкі алюмінієві або дерев’яні настили шириною 60 см з люком і міцні сталеві настили шириною 30 см.
  • На кожному рівні риштування потрібно щонайменше два настили шириною 60 см.
  • Вбудовані фіксатори дозволяють додавати настили навіть під час горизонтального монтажу башти.

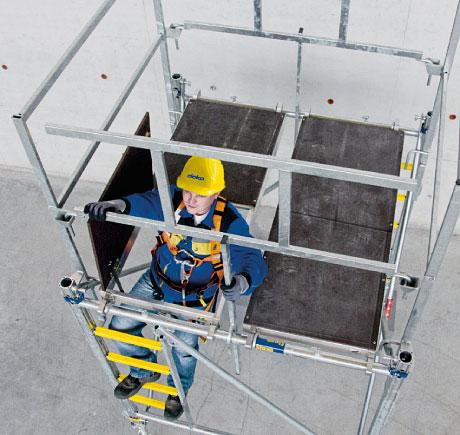

Настили опорного риштування Doka Staxo 100
Безпечне робоче місце
DOKA STAXO 100 / ЗАСТОСУВАННЯ

Монтаж і робота системи

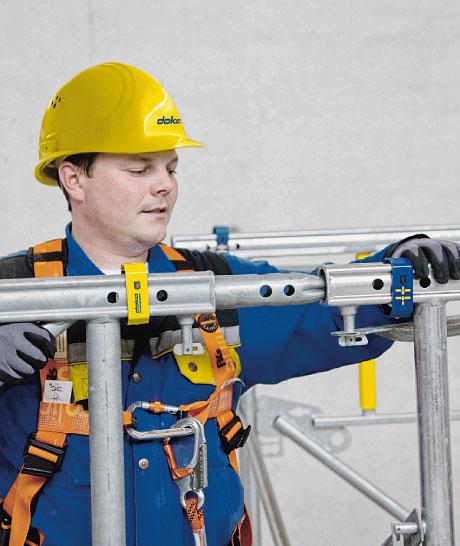

Швидке нарощування системи Doka Staxo 100
Швидке нарощування
08 / НАРОЩУВАННЯ

Швидке та зрозуміле збирання

  • Невелика кількість системних елементів спрощує роботу на майданчику.
  • З’єднувачі та фіксатори вже інтегровані в рами риштування.
  • Логічна послідовність монтажу зменшує час підготовки башти.
  • Діагональні розкоси легко ідентифікуються завдяки маркуванню.
09 / РЕГУЛЮВАННЯ

Точне налаштування висоти

  • Опорні шпинделі та шпинделі з головками забезпечують точне регулювання навіть під навантаженням.
  • Шпинделі підвищеного навантаження Staxo 100 дають загальний діапазон висування башти до 2 м.

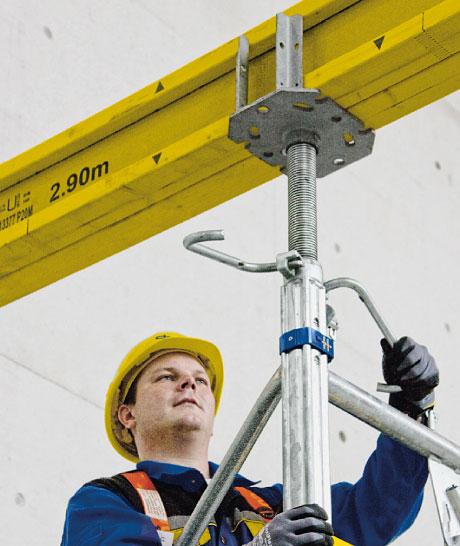

Точне регулювання висоти башти Doka Staxo 100
Точність під навантаженням

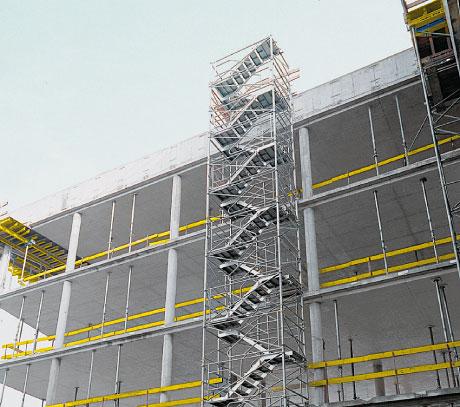

Сходинкова башта Doka Staxo 100
Безпечний доступ
10 / СХОДИНКОВА БАШТА

Зручний доступ на висоту

  • Стандартні рами Staxo 100 комбінуються з готовими алюмінієвими елементами сходів.
  • Система створює надійний і безпечний доступ до робочих місць на висоті.
11 / МЕХАНІЗОВАНИЙ МОНТАЖ

Монтаж за допомогою навантажувача

  • Вилковий навантажувач або телескопічний штабелер зменшує обсяг важкої ручної праці.
  • Башти можна безпечно монтувати у вертикальному напрямку.
  • Готові конструкції зручно переміщувати майданчиком у горизонтальному напрямку.

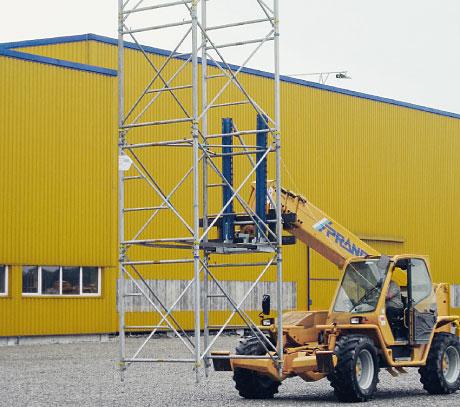

Монтаж Doka Staxo 100 за допомогою навантажувача
Менше ручної праці

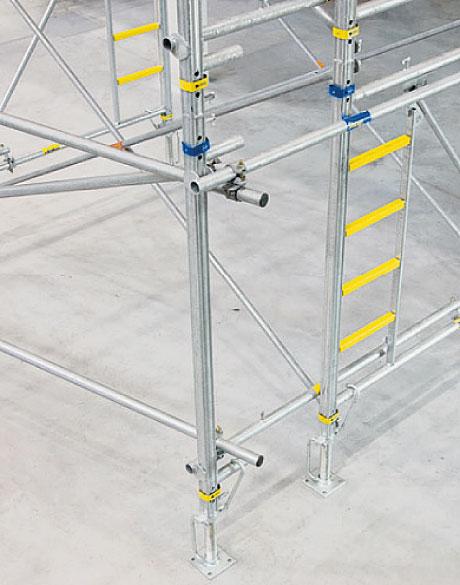

Адаптація Doka Staxo 100 до нестандартного плану
Гнучка геометрія
12 / НЕСТАНДАРТНИЙ ПЛАН

Гнучка адаптація конструкції

  • Башти комбінуються з окремими опорами для складних і нестандартних планів перекриття.
  • Конфігурація системи підлаштовується під фактичну геометрію будівельного об’єкта.
13 / ВЕРТИКАЛЬНИЙ МОНТАЖ

Захищене збирання башти

  • Вертикальний монтаж виконується з попередньо встановленими огорожами.
  • Елементи монтажного настилу з люками створюють безпечний робочий рівень.

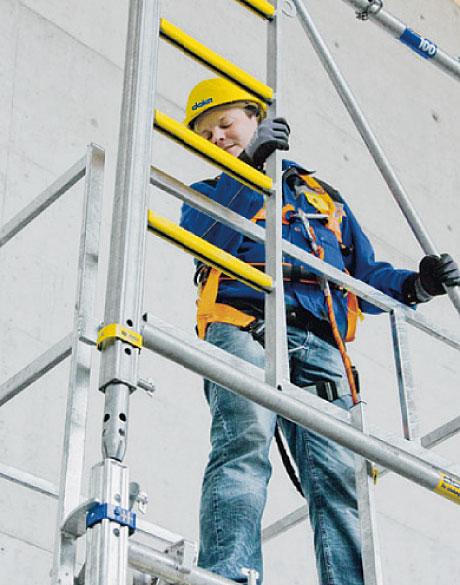

Вертикальний монтаж башти Doka Staxo 100
Контрольований монтаж

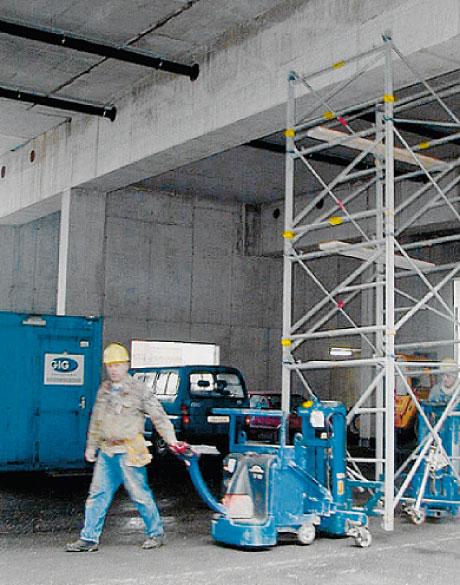

Безпечне переміщення башти Doka Staxo 100
Безпечне переміщення
14 / ПЕРЕМІЩЕННЯ

Швидка зміна робочої позиції

  • Для переміщення застосовуються причепні колеса або спеціальні транспортні пристрої.
  • Готову башту також можна переміщувати за допомогою вилкового навантажувача.
15 / ГОРИЗОНТАЛЬНЕ ЗБИРАННЯ

Монтаж у зручному положенні

  • Горизонтальне збирання — швидкий і зручний спосіб монтажу опорного риштування.
  • Після комплектації готова башта безпечно встановлюється у проєктне положення.

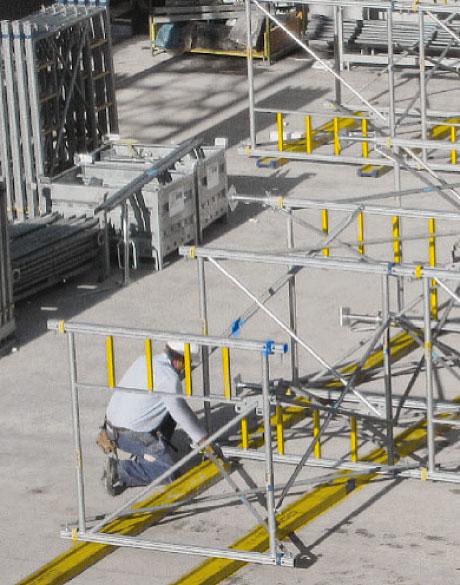

Горизонтальне збирання башти Doka Staxo 100
Швидкий монтаж
